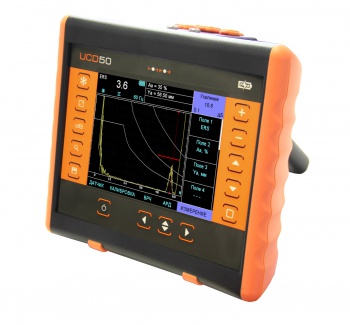

УСД-50 IPS - новый универсальный ультразвуковой дефектоскоп для экспертного и промышленного применения



УСД-50 IPS - новый универсальный ультразвуковой дефектоскоп для экспертного и промышленного применения
Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.

Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный  экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ  в полевых условиях на ярком солнце, а также при отрицательных температурах.

Мощный, легкий и портативный (масса менее 2 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика,  прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля.  Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.

Основные отличия

  • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
  • Запись сигналов по датчику оборотов
  • ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам и АРК
  • Работа с АРД-диаграммами
  • Частота повторения ЗИ:до 2000Гц
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • Вывод сигналов в виде А-, В- сканов и TOFD
  • Интерфейс: USB
  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 10 часов работы от аккумулятора

Технические характеристики дефектоскопа

Развертка
мин.: 0 - 2,5мкс
макс.: 0 - 2000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс
Задержка
от -5 мкс до 2000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала
до 6000 мм (эхо-режим)
Диапазон скоростей
1000 - 10 000 м/с
          с шагом 1, 10 и 100 м/с
Задержка в призме
0 - 100 мкс
с шагом 0.01, 0.1, 1 мкс
Демпфирование
25 ом / 50 ом/ 1000 Ом
Входной импенданс
50 ом / 600 ом
Зондирующий импульс
радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10),
и  изменяемой частотой радиоимпульса
Демпфер зондирующего импульса
регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс
Частота повторений ЗИ
от 20 до 2000Гц с шагом 10, 100 и 1000 Гц
Усилитель
широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления
100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB
программируемая
Временная Регулировка Чувствительности (ВРЧ)
диапазон до 90 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)
построение по 32 точкам, регулируемая по высоте
две дополнительных кривых АРК 0- 12 дБ от базовой
Функция АРД
построение по 32 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектирование
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD
Отсечка
компенсированная, 0 - 90% высоты экрана
Зоны контроля
две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая
Измерение временных интервалов
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0"
Измерение амплитуды
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)
Дисплей
Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал
480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме
Память
200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс
USB
Разъемы преобразователей
2 Lemo00
Аккумулятор
Li-ion 10.8В, 5000 mА/ч
Время работы
10 часов работы от встроенного аккумулятора
Внешнее питание
блок питания 220В AC
Напряжение питания
15В / 2,5А  DC
Диапазон рабочих температур
от -30 C до +55 C
Размер (В x Ш x Д)
200 мм x 225 мм x 80 мм
Масса
1,5 кг с аккумуляторами

Характеристики
Производитель НПЦ КРОПУС
