УСД-60ФР - универсальный ультразвуковой дефектоскоп на фазированных решетках



УСД-60ФР - универсальный ультразвуковой дефектоскоп на фазированных решетках

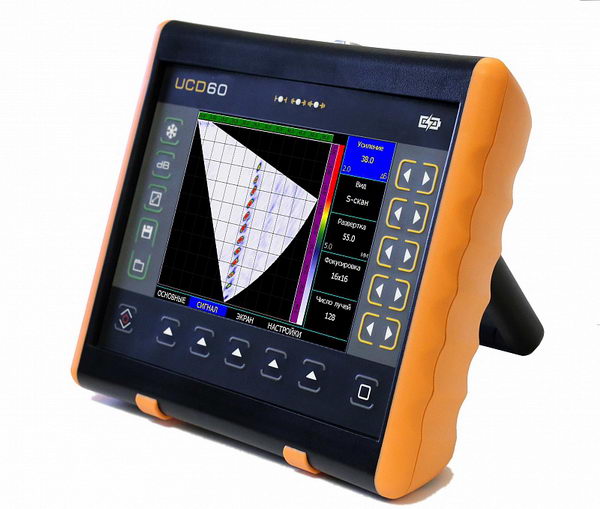

Революционный ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР впервые совмещающий  использование классических преобразователей ФАР с математической обработкой сигналов по методу  SAFT.  В результате симбиоза новейших технологий в приборе массой всего 1,4 кг удалось, с использованием стандартных 16-ти элементных ФАР,  получить разрешающую способности и качество картинки, ранее доступные только на дорогих 32-х канальных ФАР.

Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Помимо традиционных функций, дефектоскоп имеет вход 2-х координатного энкодера, позволяющий подключать различные сканеры для построения C-, B- и других сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный  экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ  в полевых условиях на ярком солнце, а также при отрицательных температурах.

Наличие конструктора сварного шва и режима учета реальной геометрии изделия позволяет сделать контроль удобным и наглядным.




Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

Особенности


  • Подключение стандартных 16-ти элементных преобразователей с фазированной решеткой. Использование сменных призм позволяет избежать износа самого преобразователя и контролировать любые криволинейные поверхности.

    • экран дефектоскопа УСД-50

  • Регулировка рабочей апертуры преобразователя и шага лучей синтезируемого скана позволяет выбрать оптимальное соотношение между производительностью контроля и точностью отображаемой картинки.

    • ВРЧ на ультразвуковом дефектоскопе УСД-50

  • Реконструкция изображения на полный экран без потери производительности

    • радиосигнал на экране УЗ дефектоскопа

  • Секторное (S-скан) и линейное (L-скан) сканирование

    • Б-скан на экране УЗ дефектоскопа

  • Построение B-скана хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.


    • огибающая на ультразвуковом дефектоскопе УСД-50

  • Измерение относительных размеров с использованием маркера

    • Загрузка настроек ультразвукового дефектоскопа

  • Загрузка параметров всех ФАР преобразователей из памяти прибора

    • Просмотр результатов УЗК на дефектоскопе

  • Конструктор сварного соединения, позволяющий задать геометрию сварного шва, положение преобразователя и режим контроля

    • Полноэкранный режим ультразвукового дефектоскопа

  • Функция ВРЧ (временная регулировка чувствительности) для компенсации затухания ультразвуковых колебаний в материале. Функция УРЧ (угловая регулировка чувствительности) для выравнивая амплитуды сигналов во всем диапазоне углов ввода.
    Универсальный режим калибровки УРЧ позволяет выровнять чувствительность по 10 любым отражателям, указанным пользователем.

    • Полноэкранный режим ультразвукового дефектоскопа

  • Регулируемая зона для выделения участка скана, в котором происходит контроль сигнала. Режим "лупа" - для вывода зоны контроля на весь экран.

    • Полноэкранный режим ультразвукового дефектоскопа

  • Запись сигналов по 2х координатному энкодеру с просмотром результатов прямо в приборе или на ПК

    • Смена фона экрана дефектоскопа УСД-50

    Основные отличия

    • 16-ти канальная ФАР с обработкой сигнала по методу SAFT
    • Запись сигналов по 1 или 2х координатному датчику оборотов
    • УРЧ для выравнивания чувствительности по углам ввода
    • Регулировка апертуры и углового шага сканирования
    • Режим обычного дефектоскопа
    • TOFD режим
    • Конструктор геометрии сварного шва
    • Интерфейс: USB
    • Простое и удобное обновление прошивки по USB
    • Питание: Li-ion аккумулятор или внешний блок питания
    • до 10 часов работы от аккумулятора

    Технические характеристики дефектоскопа в режиме ФАР

    Тип используемых ФАР
    любые классические 16-ти канальные ФАР
    Регулировка рабочей апертуры
    4, 8 и 16 одновременно работающих элементов
    Регулировка шага сканирования по углу
    от 0,3 до 2 град
    Развертка
    мин.: 0 - 5 мм
    макс.: 0 - 600 мм
    с шагом 0.1, 1, 5, 10 мм
    Режим
    S-скан (секторное сканирование), L-скан (линейное сканирование)
    Диапазон скоростей
    2300 - 10 000 м/с
    Зондирующий импульс
    радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5)
    Частота повторений ЗИ
    устанавливается автоматически в зависимости от заданных параметров
    Усилитель
    широкополосный: 0.1-20 МГц (-6 дБ)
    Диапазон регулировки усиления
    80 дБ, с шагом 0.5, 1, 2, 6 дБ
    Дополнительная клавиша +dB
    +6 дБ
    Временная Регулировка Чувствительности (ВРЧ)
    линейное, с крутизной  до 10 дБ/мкс
    Угловая Регулировка Чувствительности (УРЧ)
    коррекция по 10 точкам
    Детектирование
    А-скан, B-scan, С-скан, D-скан, S-скан, L-скан, TOFD
    Зоны контроля
    регулируемая прямоугольная зона контроля
    Автоматическая Сигнализация Дефектов (АСД)
    световая, звуковая
    Измерение амплитуды
    в процентах от высоты экрана,
    в дБ относительно уровня порога в зоне,
    в дБ относительно опорного сигнала
    Дисплей
    Цветной высококонтрастный, TFT 640 х 480 точек,
    (130 х 100 мм).
    А-сигнал
    480 x 300 точек в стандартном режиме
    640х480 в полноэкранном режиме
    Память
    200 настроек с А-сигналом
    1000 протоколов контроля
    Интерфейс
    USB
    Разъемы преобразователей
    2 Х Lemo00,1 Х Lemo 16
    Аккумулятор
    Li-ion 10.8В, 5000 mА/ч
    Время работы
    не менее 10 часов работы от встроенного аккумулятора
    Внешнее питание
    блок питания 220В AC
    Напряжение питания
    15В / 2,5А  DC
    Диапазон рабочих температур
    от -30 C до +55 C
    Размер (В x Ш x Д)
    200 мм x 225 мм x 80 мм
    Масса
    1,4 кг с аккумуляторами
    Характеристики
    Производитель НПЦ КРОПУС
