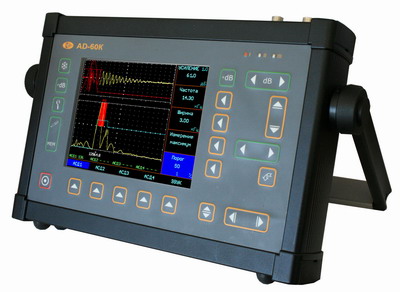

Акустический и импедансный дефектоскоп АД-60К

Новый  акустический и импедансный дефектоскоп АД-60К предназначен для акустического контроля  изделий из композитных и других материалов с большим затуханием, с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклея, внутренних дефектов структуры и пр. Память прибора позволяет сохранять сигнал,  его спектральную характеристику, параметры настройки и результаты измерения.

Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей.

Дефектоскоп АД-60К  сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Особенности дефектосокопа:

• Одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области.
• Функция регулировки АЧХ -  программируемого изменения чувствительности в спектральной области по 10 участкам
• Четыре независимые зоны АСД в частотной области.
• Сохранение и вызов настроек дефектоскопа  для проведения акустического и импедансного контроля различных материалов
• Сохранение и просмотр результатов на экране дефектоскопа



Основные отличия акустического / импедансного дефектоскопа

• Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
• Возможность подключения любых импедансных и ударных преобразователей
• Отдельная регулировка усиления во временной и частотной областях
• Функция программируемого изменения чувствительности в спектральной области
• Оконная функция Хамминга
• Регулировка положения строба во временной области и четыре независимых зоны контроля в частотной области
• Сохранение 100 настроек и 1000 результатов контроля
• Интерфейс Ethernet для связи с ПК
• Питание: Li-ion аккумулятор или внешний блок питания
• до 6-8 часов работы от аккумулятора



Технические характеристики акустического/импедансного дефектоскопа







Импульс возбуждения радиоимпульс с амплитудой 25/50В, и программируемой формой Диапазон регулировки усиления 100 дБ, с шагом 0.5, 1, 2 или 6 дБ во временной области + 30дБ в частотной области Отображение сигнала радиосигнал во временной области, спектр Зоны контроля четыре независимых зоны АСД в частотной области, регулируемый по положению строб во временной области Автоматическая Сигнализация Дефектов (АСД) световая  и звуковая, индивидуальная логика определения дефекта в зоне Дисплей Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет А-сигнал 480 x 300 точек в стандартном режиме Память 500 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) Интерфейс Ethernet Разъем подключения преобразователей LEMO FGG.1B Аккумулятор дефектоскопа Li-ion 8 А/ч Время работы дефектоскопа 6-8 часов от аккумуляторов Внешнее питание дефектоскопа блок питания от сети 220 В, 50Гц  AC Напряжение питания 18V/3,5A DC Диапазон рабочих температур при проведении контроля от -30 C до +55 C Габаритные размеры дефектоскопа (В x Ш x Д) 190 мм x 285 мм x 50 мм Масса акустического дефекстоскопа 3,5 кг с аккумуляторами
