Комплект визуально-измерительного контроля ВИК



Комплект визуально-измерительного контроля ВИК

Визуально-измерительный комплект ВИК предназначен:

  • для визуального контроля основного материала, сварных соединений, наплавок и т.п.;
  • для измерения формы и размеров изделий и сварных соединений, угловых и линейных величин полуфабрикатов, деталей, сборочных единиц, сварных соединений, изделий, а также поверхностных дефектов;
  • для измерения конструкционных элементов, формы и размеров кромок, зазоров собранных под сварку соединений, а также размеров выполненных сварных швов;
  • при техническом диагностировании в процессе эксплуатации изделий в соответствии с требованиями чертежей, нормативно-технических документов.

Комплект удовлетворяет требованиям РД 03-606-03 «Инструкция по визуальному и измерительному контролю», введенным в действие приказом ГГТН РФ от 17.07.2003 г. №156, а также унифицированной методике ПНАЭ Г-7-016-89 «Визуальный и измерительный контроль». Входящие в комплект ВИК средства для визуального и измерительного контроля на момент поставки отвечают требованиям ТУ и ГОСТ.

Отличительные особенности

  • Удобная сумка-папка для хранения и переноски.
  • Инструкция по контролю.
  • Расширенная комплектация.
  • Высокое качество.

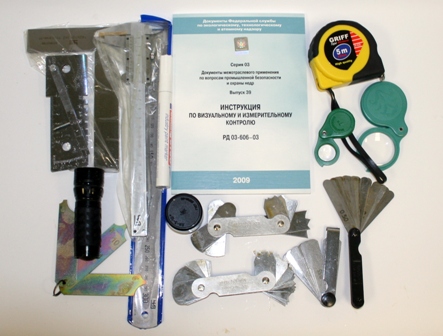

ВИК –комплект для визуального контроля (базовый комплект)

·  линейка стальная 150 мм;

·  штангенциркуль ШЦ I-125-0,1 ГОСТ 166-89;

·  угольник поверочный УП 160х100 кл.1;

·  шаблон радиусный №1;

·  шаблон радиусный №3;

·  набор щупов №4 70 мм;

·  универсальный шаблон сварщика УШС-3;

·  лупа измерительная 10х;

·  лупа просмотровая 2х;

·  лупа просмотровая 7x;

·  рулетка 2 м;

·  фонарик;

·  маркер по металлу;

·  инструкция по визуальному контролю РД 03-606-03;

·  сумка-папка;

·  паспорт cо свидетельством о калибровке комплекта.

ВИК –комплект для визуального контроля (универсальный комплект)

·  линейка стальная 150 мм;

·  штангенциркуль ШЦ I-125-0,1 ГОСТ 166-89;

·  угольник поверочный УП 160х100 кл.1;

·  шаблон радиусный №1;

·  шаблон радиусный №3;

·  набор щупов №4 70 мм;

·  универсальный шаблон сварщика УШС-3;

·  универсальный шаблон сварщика УШС-2;

·  шаблон Красовского;

·  лупа измерительная 10х;

·  лупа просмотровая 2х;

·  лупа просмотровая 7x;

·  рулетка 2 м;

·  фонарик;

·  маркер по металлу;

·  инструкция по визуальному контролю РД 03-606-03;

·  сумка-папка;

·  паспорт cо свидетельством о калибровке комплекта.



ВИК –комплект для визуального контроля (экспертный комплект)

·  линейка стальная 150 мм;

·  штангенциркуль ШЦ I-125-0,1 ГОСТ 166-89;

·  угольник поверочный УП 160х100 кл.1;

·  шаблон радиусный №1;

·  шаблон радиусный №3;

·  набор щупов №4 70 мм;

·  универсальный шаблон сварщика УШС-3;

·  универсальный шаблон сварщика УШС-2;

·  шаблон Красовского;

·  лупа измерительная 10х;

·  лупа просмотровая 2х;

·  лупа просмотровая 7x;

·  рулетка 2 м;

·  фонарик;

·  маркер по металлу;

·  мел термостойкий;

·  зеркало с телескопической ручкой;

·  инструкция по визуальному контролю РД 03-606-03;

·  сумка-папка;

·  паспорт cо свидетельством о калибровке комплекта
